旋塞阀研磨机

一、概述

随着机械工业的迅速发展，研磨技术已经在通用机床及其它设备上得到广泛地应用，本公司依靠科技，积累多年生产液压经验，现也逐步趋向于机械化，成功研制并具有国内外先水平的JLX型系列旋塞阀密封研磨机，本机以研磨加工的理论，采用齿轮箱技术对主轴传动进行通过液压马达来调速和正转及反转功能，磨头轴以万向节和伸缩杆形成研磨运动轨迹。该机设有油缸上下升降齿轮箱磨头，旋塞阀阀体和阀芯塞的垂直通过万向节来变动，阀体和阀芯塞用伸缩杆来控制密封面的轻重来实现。具有操作方便，功能完善，结构灵巧，研磨程度高等特点，本机可研磨各种大小的硬密封旋塞阀的密封面研磨。

本机集机电、液压、齿轮箱、研磨润滑介质贮存循环使用于一体，具有功能完善、性能稳定、自动化程度高等特点，广泛应用于公称通径DN50—200mm旋塞阀密封面研磨，表面光洁度可达光滑平整，精度优良，吻合度达90％左右。

通过实践证明，不仅研磨各种阀门技术达到标准要求，而且大提高工作效率和减轻劳动强度。深受阀门制造、石油化工维修等行业欢迎好评.

二、用途及产品特点

JLX型旋塞阀研磨机是我公司针对硬密封旋塞阀密封面的研磨而精心研制的专用设备。该设备采用独创的正转360度和反转360度，最主要的是正反转一圈还有上下起跳5次功能方式，上下起跳功能就是解决了阀体密封面和阀芯塞密封面不会咬伤和损坏。获得极高的加工精度、表面质量以及批量加工的质量一致性。

JLX型旋塞阀研磨机分为一工位和两工位研磨机、一工位研磨机和两工位研磨机供用户可根据要求选配。该设备通过液压马达来控制转速旋转，用液压流量来控制转速快与慢，根据阀门口径大小和材质来调整转速快慢，这样才阀体和阀芯塞配合度为一致。用户根据被研磨阀体的工艺要求,选择合适的研磨剂,粗磨和精磨相结合，或阀体与阀芯塞浮动对磨。研磨头通过液压油缸来上升下降来实现。

齿轮箱与主轴采用万向节与伸缩杆链接，旋塞阀阀体和阀芯塞的垂直通过万向节来变动，阀体和阀芯塞用伸缩杆来控制密封面的轻重来实现。装夹误差或其它工艺误差。研磨剂根据用户来选择。

JLX型旋塞阀研磨机由立柱机架、导轨及升降机构、齿轮箱旋转机构、装夹机构等组成，旋转机构的旋转中心线相互垂直。立柱与齿轮箱底板的升降功能通过液压油缸来实现，通过按钮可进行上升或下降。

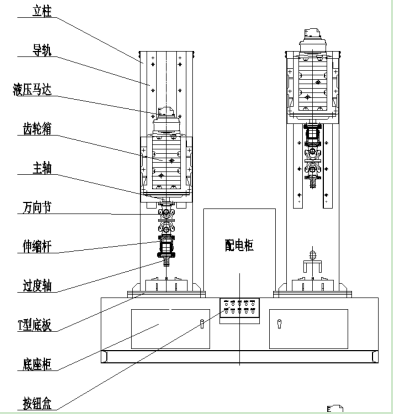

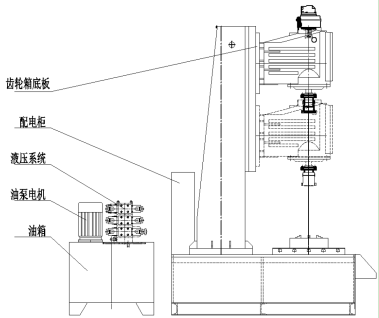

三、产品外形结构图

四、主要技术参数
