1、产品概述

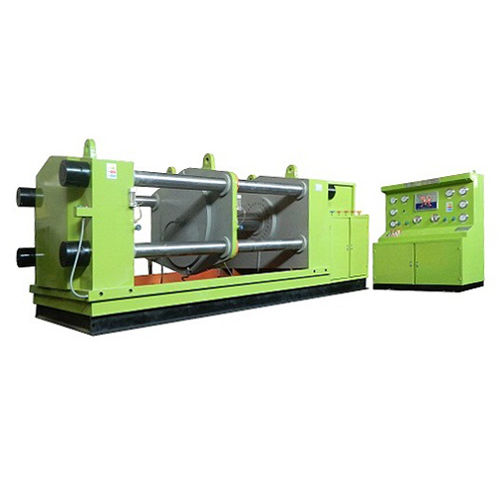

JWT-1200大口径全焊接球阀测试机是大油缸頂压液压试验台是原有阀门测试设备设计生产的经验新开发的阀门试验台，拥有自主知识产权，国家专利号：ZL2014 2 0186239.6解决了大型全焊接球阀压力试验难题、原始试压不规范和测试过程的安全隐患问题。它具有结构紧凑，功能完善，性能稳定，操作方便等特点。液压系统采用了卸荷保 压功能，在连续开机 50 小时条件下，液压油温升低于 35℃，节省了测试过程的 能源消耗并提高了设备使用寿命，是其它同类产品所无法比拟的。JWT型大口径全焊接阀门测试台可以广泛适用于阀门生产厂家、全焊接球阀用户热力公司、城网管道工程公司、天然气管道工程公司等大口径焊接式法兰式阀门的壳体强度和密封性能试验，试 验压力介质为水、气、油均可。试验的方式完全符合 GB/T13927-92《通用阀门 压力试验》和 JB/T9092-1999《阀门的检测与试验》以及 API 598 和 API 6D 的标准 规范要求。
2.液压系统说明
采用了卸荷保压回路设计。有效地控制了连续开机条件下液压油的温升，节 省了试验过程的能耗并提高了液压密封元件（进口聚氨酯）的寿命。液压站与主机在结构上连接在一起（管路刷洗镀锌处理），结构紧凑。试验所需液压系统的压力可通过操作控制台上的远程调压阀配合增压系统来设定。所有试验中执行机构的动作操纵和加压介质的控制均可在 操作面板上通过按钮（施耐德）和阀门（特制高压阀）组来实现。设计参数保证了动作执行的灵敏度和位置精确性。液压控制系统的零部件均采用“上海华岛液压件，油泵电机采用（西门子电机）
3.功能简述
1、阀门的壳体强度检测。
2、阀门水密封试验。
3、阀门低压气密封试验。(用户自备气源)
